玻璃管液位計

玻璃管液位計的產品概述

玻璃板、玻璃管液面計為直觀液位測量儀表,用來直接或間接地指示各種塔、罐、槽、箱等容器的液面位置(油、水、酸、堿、鹽等各種介質)儀表兩端各裝有一個針型閥,當玻璃管發生意外事故而破碎時,針型閥在容器壓力作用下自動關閉,以防止容器內介質繼續外流。

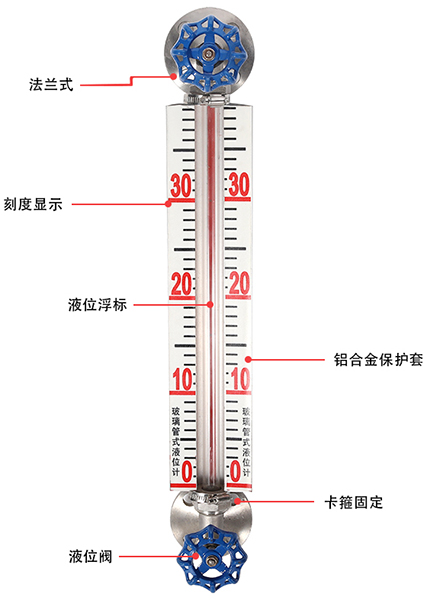

玻璃管液位計產品圖


玻璃管液位計的參數

1.法蘭的公稱直徑DN20

2.法蘭型式:A型-平面法蘭HG5012-58;B型-凸面法蘭HG5012-58

3.結構形式:“標準型”D-與“保溫型”W

4.材料分類:Ⅰ(類材料)-碳鋼;Ⅱ(類材料)耐酸不銹鋼

玻璃管液位計規格型號表


玻璃管液位計的主要技術指標

玻璃管液位計技術參數對照表


玻璃管液位計的結構原理

儀表在上下閥上都裝法蘭連接,使保持法蘭表面光潔,通過法蘭與容器連接構成連通器,透過玻璃板或玻璃管,可直接讀得容器內液位的高度。

在上下閥內都裝有鋼球,當玻璃板或玻璃管因意外事故破壞時,鋼球在容器壓力作用下,阻塞通道,這樣容器便自動密封,可防止密封內的液體繼續外流。

在儀表的閥端裝有阻塞螺釘,可供取樣用,或在檢修時放出儀表中剩余液體使用。

玻璃管液位計結構原理圖


玻璃管液位計購買須知

玻璃管液位計選型表


玻璃管液位計使用須知

為保證自密封作用,容器內介質壓力應大于0.2MPA。在打開上下閥時,閥桿退出轉數不得少于4轉,以免鋼球在自封時,碰到閥桿的頂端。

玻璃管液位計現場安裝使用圖
